Je nach Umfang der Baumaßnahme dauert es zwei bis zehn Wochen Ihre Anmeldung zu bearbeiten. Planen Sie diese Zeit bitte mit ein.
Zusammen mit Ihrer Antragstellung senden Sie bitte - so früh wie möglich - folgende Dokumente an uns:

• Formular ‚D.1 Antragstellung‘ mit Angaben zu Ort, Anschlussnehmer, Grundstückseigentümer, Anlagenerrichter (mit Ansprechpartner)
• einen Lageplan (1:1000) mit Gebäuden und Stationsstandort(en).
• den voraussichtlichen Leistungsbedarf, dessen Charakteristik und ggf. Ausbaustufen.
• ggf. Netzrückwirkungen Anhang ‚D.2 Datenblatt zur Beurteilung von Netzrückwirkungen‘.
• den zeitlichen Bauablauf und geplanter Inbetriebsetzungstermin.
• Bei Erzeugungsanlagen auch Formular ‚F.1 Datenblatt Erzeugungsanlagen‘

Der Netzbetreiber und der Kunde vereinbaren gemeinsam im Anhang ‚D.3 Netzanschlussplanung‘ u.a.:

• den Standort der Übergabestation und die Leitungstrasse des Netzbetreibers.
• den Aufbau der Mittelspannungs-Schaltanlage.
• die notwendigen Netzschutzeinrichtungen für die Einspeise-, Übergabe- und Abgangsschaltfelder
• die Art und die Anordnung der Messeinrichtung
• Bei Erzeugungsanlagen in der Niederspannung auch einen Aufbau der relevanten Niederspannungs-Schaltanlage


Spätestens sechs Wochen vor Baubeginn überreicht der Kunde dem Netzbetreiber Anhang ‚D.4 Errichtungsplanung‘ möglichst in elektronischer Form oder in zweifacher (Papier-) Ausfertigung.

Mindestens zwei Wochen vor dem gewünschten Inbetriebnahmetermin der Übergabestation informiert der Kunde den Netzbetreiber, damit der Netzbetreiber den Netzanschluss rechtzeitig in Betrieb setzen kann.

Mindestens eine Woche vor der Inbetriebsetzung des Netzanschlusses sind nachfolgende Unterlagen zu übergeben:

• aktualisierte Projektunterlagen (mit Nachweis der Erfüllung eventueller Auflagen seitens des Netzbetreibers)
• unterschriebener Anhang 0130 ‚D.5 Inbetriebsetzungsauftrag‘
• Anhang ‚D.6 Erdungsprotokoll‘
• Anhang ‚D.7 Prüfprotokoll für Übergabeschutz‘
• ‚Trafoprüfprotokoll‘
• ggf. Eichscheine für Strom- und Spannungswandler
• Bei Erzeugungsanlagen auch Formular ‚F.2 Einheiten-Zertifikat‘ oder bei Erzeugungsanlage größer 500 kW Formular ‚F.3 Anlagen-Zertifikat‘

Im Anschluss daran teilt der Netzbetreiber dem Anschlussnehmer zeitnah den Inbetriebsetzungstermin für den Netzanschluss mit. Hierbei wird auch mit dem Messstellenbetreiber ein Termin zur Zählersetzung vereinbart. Ohne unterschriebenen Inbetriebsetzungsauftrag erfolgt keine Inbetriebsetzung.

Während der Inbetriebsetzung wird der Anhang ‚D.8 Inbetriebsetzungsprotokoll‘ ausgefüllt. Bei Erzeugungsanlagen das Formular ‚F.5 Inbetriebsetzungsprotokoll Erzeugungseinheiten‘ oder bei Erzeugungsanlagen größer 500 kW das Formular ‚F.4 Inbetriebsetzungsprotokoll mit Netzentkupplung‘

Während der Inbetriebsetzungsphase werden von den Stadtwerken Flensburg Netzanschluss- und Anschlussnutzungsverträge erstellt und versandt. Diese Verträge regeln den Anschluss am Elektrizitätsverteilernetz der Stadtwerke Flensburg und deren Betrieb der elektrischen Anlage in den Spannungebenen oberhalb der Niederspannung.
Sie enthalten u.a. Angaben zum Grundstücks- / Anlageneigentümer, zum Anlagennutzer und zur verbauten Anlagentechnik.

Ladeeinrichtungen ab einer Bemessungsleistung größer 3,6 kVA sind grundsätzlich beim Netzbetreiber anzumelden.
Bis zu einer Größe von 12 kW müssen sie nur angemeldet werden, ab einer Größe von 12 kW müssen sie auch vom Netzbetreiber vor Installation genehmigt werden.

Ihr ausführender Elektroinstallateur hilft Ihnen auch in dieser Frage weiter und übernimmt für Sie diese Formalie.
Die Arbeiten sind von einem im Installateurverzeichnis eines Netzbetreibers eingetragenen Elektroinstallateur auszuführen. Wie bei allen anderen Arbeiten an elektrischen Anlagen ist auch der Anschluss einer Ladeeinrichtung in Eigenregie nicht zulässig.

Das ausgefüllte Formular bitte an folgende E-Mail Adresse senden: antrag@stadtwerke-flensburg.de

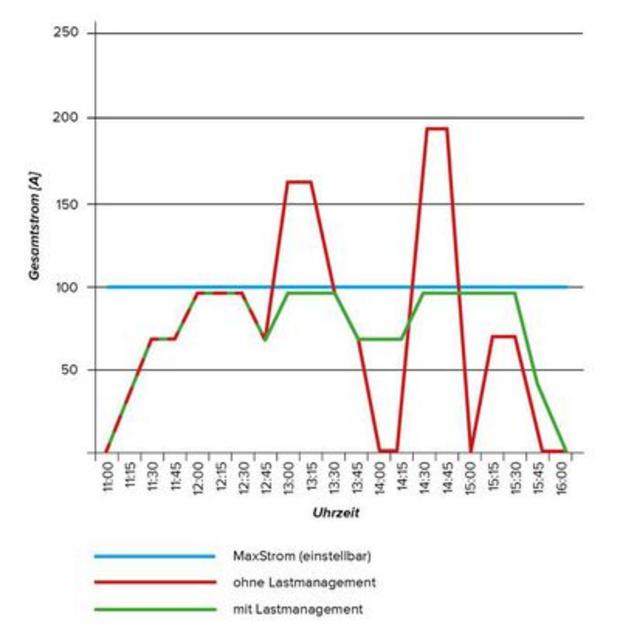

Für die Versorgung von Elektrofahrzeugen mit elektrischer Energie stehen verschiedene Möglichkeiten zur Verfügung:

Beim Laden mit Wechselstrom (AC Laden):

• wird das Fahrzeug mit dem ein- bzw. dreiphasigen Wechselstromnetz über ein geeignetes Ladesystem und eine Ladeleitung verbunden. Das im Fahrzeug eingebaute Ladegerät übernimmt die Gleichrichtung und steuert das Laden der Batterie.

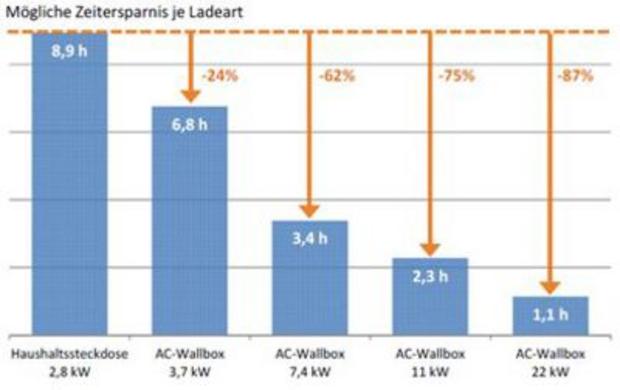

• Für private Wallboxen werden üblicherweise Ladeleistungen zwischen max 3,7 kW und max. 22 kW eingesetzt, die den Wechselstrom (AC) aus dem Netz unmittelbar verwenden.


Das Laden mit Gleichstrom (DC Laden):

• benötigt ebenfalls eine Verbindung des Fahrzeugs mit der Ladestation über eine Ladeleitung, wobei das Ladegerät in der Ladestation integriert ist. Die Steuerung des Ladens erfolgt über eine Kommunikations­schnittstelle zwischen Fahrzeug und Ladestation.
• Gleichstrom­ladesäulen (DC-Schnell­ladung, von 50 kW bis 150 kW) sind für den privaten Bereich nicht geeignet, da sie noch sehr teuer sind und hohe Anforderungen an die Kapazität des Strom­anschlusses stellen.

Ladebetriebsart 1
Diese Ladebetriebsart beschreibt das Laden mit Wechselstrom an einer landesüblichen Haushaltssteckdose (‚Schutzkontaktsteckdose‘) oder einer ein- bzw. dreiphasigen Industriesteckdose (z.B. ‚CEE-Steckdose‘) ohne Kommunikation zwischen Fahrzeug und Infrastruktur. Sie wird nur von wenigen Fahrzeugherstellern unterstützt, da für diese Ladebetriebsart das Vorhandensein einer Fehlerstrom-Schutzeinrichtung (FI-Schutzschalter, RCD (Residual Current Device)) in der Infrastruktur zwingend erforderlich ist. Dies kann insbesondere bei Bestandsinstallationen nicht immer gewährleistet werden.

Ladebetriebsart 2
Wie auch bei der Ladebetriebsart 1 können bei dieser Ladebetriebsart auf der Infrastrukturseite Haushaltssteckdosen oder Industriesteckdosen mit Wechselstrom genutzt werden. Im Unterschied zur vorherigen Betriebsart befindet sich in der Ladeleitung des Fahrzeugs eine Steuer- und Schutzeinrichtung (‚In Cable Control and Protection Device‘ IC-CPD). Sie übernimmt den Schutz vor elektrischem Schlag bei Isolationsfehlern für den Fall, dass der Kunde sein Fahrzeug an eine Steckdose anschließt, die bei der Errichtung nicht für das Laden von Elektrofahrzeugen vorgesehen war. Über ein Pilotsignal erfolgt ein Informationsaustausch und eine Überwachung der Schutzleiter.

Ladebetriebsart 3
Die Ladebetriebsart 3 wird für das ein-, bzw. dreiphasige Laden mit Wechselstrom (AC) bei fest installierten Ladestationen genutzt. Die Sicherheitsfunktionalität inklusive Fehlerstrom-Schutzeinrichtung ist in der Gesamtinstallation (Hausverteilung oder Wallbox) integriert, so dass nur eine Ladeleitung mit zweckgebundenem Stecker auf der Infrastrukturseite notwendig ist. Unter Umständen ist auch eine fest an der Ladestation angeschlossene Ladeleitung mit entsprechender Fahrzeugkupplung vorhanden. Die Kommunikation zwischen Infrastruktur und Fahrzeug erfolgt über die Ladeleitung. Bei dieser Ladebetriebsart werden bei Verwendung des Typ 2 die Steckverbinder auf beiden Seiten der Ladeleitung verriegelt.

Ladebetriebsart 4
Die Ladebetriebsart 4 ist für das Laden mit Gleichstrom (DC-Laden) an fest installierten Ladestationen vorgesehen. Die Ladeleitung ist immer an den Ladestationen fest angeschlossen. Im Gegensatz zu den anderen Ladebetriebsarten ist bei dieser das Ladegerät in der Ladestation integriert, welche auch die Sicherheitsfunktionalitäten umfasst. Die Kommunikation zwischen Ladestation und Fahrzeug erfolgt über die Ladeleitung. Darüber hinaus erfolgt die Verriegelung des Steckverbinders.
